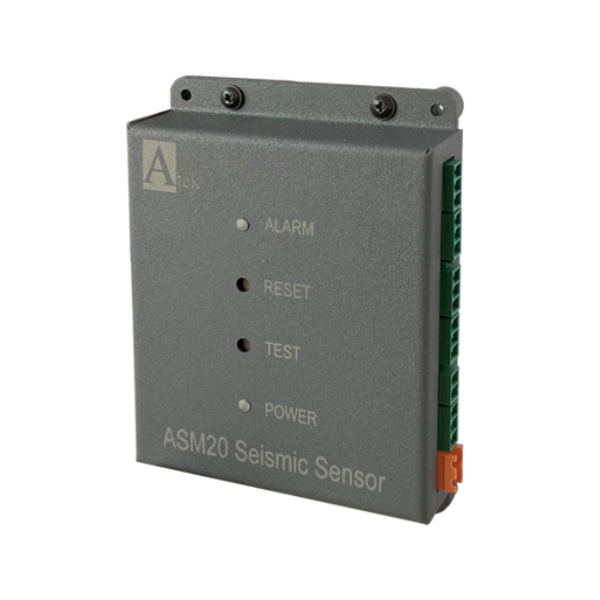

Atek ASM20 Sismik Deprem Sensörü

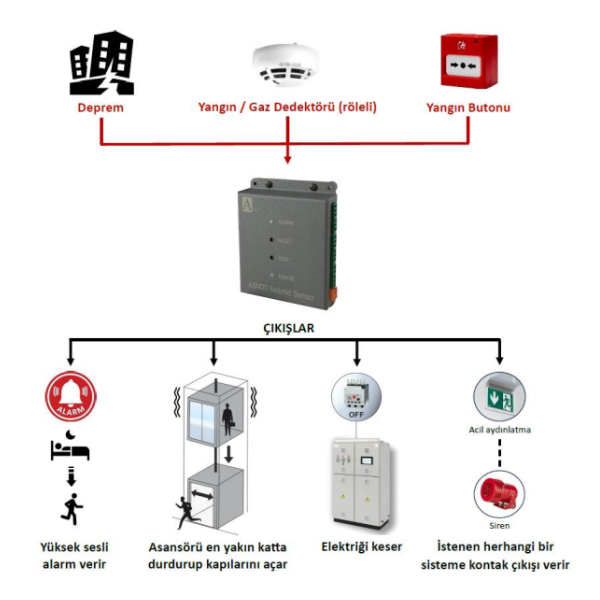

ASM 20 Sismik Deprem Sensörleri, üç eksende (x,y,z,) sismik hareketleri algılayabilen, çok hassas sensörlere sahiptir. Deprem anında oluşan sismik titreşimleri algılayarak kontrol çıkışı vermek ve deprem sırasında çalışması tehlike yaratacak; jeneratör, elektrik paneli, asansör vb. cihazları otomatik olarak devreden çıkarmak için tasarlanmıştır. Bu tür hareketlerin tespit edilmesi durumunda; buzzer ile sesli ve ledler ile görsel uyarı da sağlar. Böylece deprem sonucu oluşacak zararların en aza indirgenmesi sağlanır.
Ayrıca cihaz üzerinde 1 adet yangın/gaz dedektörü girişi ve 1 adet yangın alarm butonu girişi bulunmaktadır. İstenildiği taktirde buton girişine yangın alarm botunu; yangın/gaz dedektörü girişine ise gaz alarm dedektörü, duman dedektörü ve izlenmesi istenen diğer sistemlerin bağlantısı yapılabilir. Böylece tek bir cihaz üzerinden hem deprem algılanır hem de diğer sistemlerden gelen alarm durumları izlenebilir.
Cihazda 4 adet kuru kontak röle çıkışı bulunmaktadır. Röle çıkışlarından 2 tanesi deprem anında, 2 tanesi de harici bağlanan buton veya dedektörden alarm geldiği zaman aktif olur.
- TS 12884 standardına uygun, 3 eksende sarsıntı algılama
- Otomatik offset, yani bulunduğu konumu algılama özelliği sayesinde herhangi bir ayar yapmaya gerek - kalmaksızın deprem algılamaya hazırdır.
- Sensör üzerinde 1 adet yangın/gaz dedektörü girişi ve 1 adet yangın alarm butonu girişi bulunmaktadır. İstenildiği taktirde buton girişine yangın alarm botunu; yangın/gaz dedektörü girişine ise gaz alarm dedektörü, duman dedektörü ve izlenmesi istenen diğer sistemlerin bağlantısı yapılabilir. Böylece tek bir cihaz üzerinden hem deprem algılanır hem de diğer sistemlerden gelen alarm durumları izlenebilir.
- 24VDC besleme
- 4 adet kuru kontak röle çıkışı (220VAC veya 24VDC): RL1 ve RL2 deprem algılandığında, RL3 ve RL4 harici gaz/yangın dedektörü veya yangın butonu girişinden alarm geldiğinde aktif olur.
- Deprem anında buzzer ile sesli ve ledler ile görsel uyarı
- Sağlam ve dayanıklı
- Küçük yapı, kolay montaj
Teknik Özellikler:
Çalışma Gerilimi: 12-30 VDC
Sukünet akımı: 10mA @24VDC // 20mA @12VDC
Alarm Akımı: 50mA @24VDC // 75mA @12VDC
Algılama Düzlemi: X, Y, Z (3 eksen)
Frekans Duyarlılık aralığı: TS 12884’de belirtilen standarda uygun
Minimum duyarlı ivme eşiği: +/- 40 mg
Harici girişler : 1 adet buton // 1 adet dedektör (12-30V beslemeli, kuru kontak röle çıkışlı)
Röle Çıkışı:
4 adet kuru kontak röle (24VDC 1A veya 220VAC 2A)
RL1/RL2 deprem algılandığında;
RL3/RL4 buton veya dedektörden uyarı gelince aktif olur.
Sesli ikaz: 85dB/1m buzzer
Çalışma Sıcaklığı: -10°C // +60°C
Bağıl Nem: % 10 ile % 90 yoğuşmasız
Gövde Malzemesi: Metal
