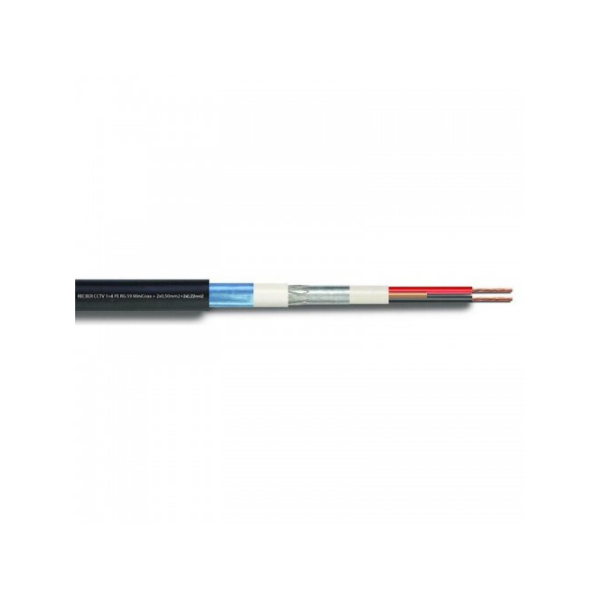

Reçber CCTV 4+1 PE RG 59 MiniCoax + 2*0,50 + 2,022mm Harici Koaksiyel Kablo 306072 (100 metre)
Kullanım Alanları
Fiziksel köpüklü izolasyon teknolojisi kullanarak 75 ohm karakteristik empedanslı kablolar, açık hava ve yeraltı CCTV kapalı devre kamera uygulamalarında kullanılır. Görüntü, güç, ses ve kontrol sinyallerinin aynı anda iletimini sağlar.
Kablo Yapısı
Kablo Yapısı
İletken Bükülü bakır tel, 7×0,20mm, Class5, IEC 60228
İzolasyon Fiziksel köpüklü PE, 0 2,50mm, 70°C, EN 50290-2-23
Ekran Al-Pet folyo min.%100 kapama. Alüminyum tel örgü
İletken Bükülü bakır tel, 0,50mm2, Class5, IEC 60228
İzolasyon PVC, Siyah-Kırmızı, TI52 EN 50290-2-21
İletken Bükülü bakır tel, 0,22mm2, Class5, IEC 60228
İzolasyon PVC, Sarı-Mavi, TI52 EN 50290-2-21
Ekran Al-Pet folyo min.%100 kapama
Kılıf PE – RAL 9011 Siyah, 80°C, EN 50290-2-24
Teknik Özellikler
Çalışma sıcaklığı: -30 °C… +70 °C
Bükülme yarıçapı: min. 15xD
Empedans: 75 ±3 Ω
Kapasite: 54 ± 2 pF/m
Yayılma hızı: %83±2
Yalıtım direnci: min. 2 G Ω x km
Çalışma gerilimi: max. 1000V
Test gerilimi: 2500 V
İletken direnci:
- 0,22 mm²: 96 Ω/km
- 0,50 mm²: 39 Ω/km
Zayıflama @20 °C:
- 1 MHz: 2,2 dB/100m
- 5 MHz: 4,0 dB/100m
- 10 MHz: 5,4 dB/100m
- 20 MHz: 7,3 dB/100m
- 30 MHz: 8,8 dB/100m
- 50 MHz: 11,2 dB/100m
- 100 MHz: 15,6 dB/100m
Standartlar:
- TSE K 212
- AB uygunluk beyanı: LVD Alçak Gerilim Yönetmeliği 2014/35/AB
- RoHS: Bazı Tehlikeli Maddelerin Kullanımının Kısıtlanması 2011/65/AB
Çap: 6,30 mm
Bakır ağırlığı: 14 kg/km
Kablo ağırlığı: 38 kg/km
Kılıf rengi: Siyah
