TNA TX7130 Konvansiyonel ReflektörlÜ Işın, 70-100 MT (TX7130)

TNA TX7130 Konvansiyonel ReflektörlÜ Işın Tipi (Beam) Dedektörü 70-100MT

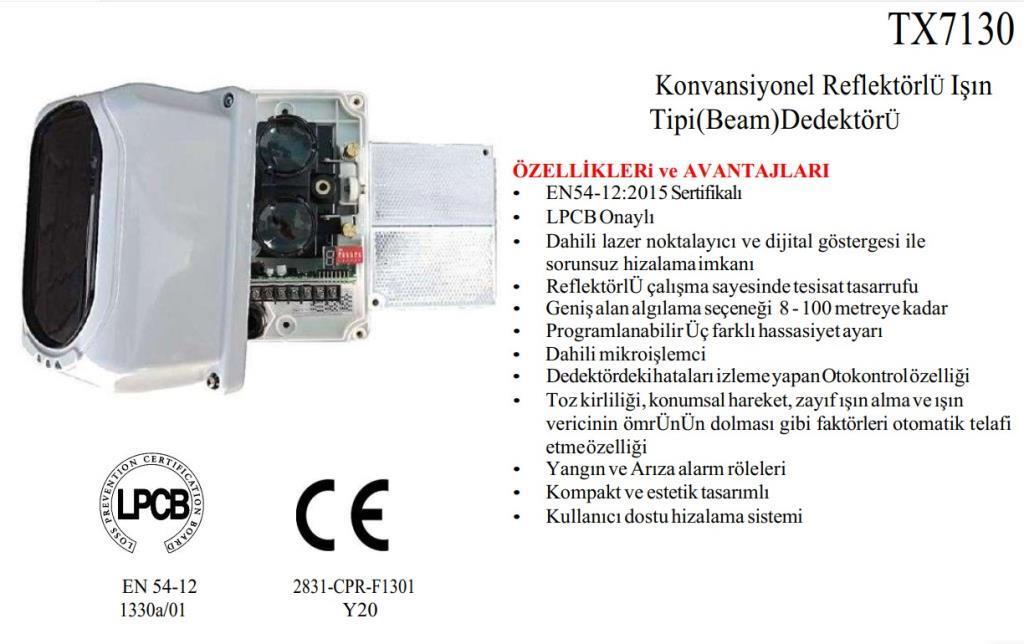

ÖZELLİKLERi ve AVANTAJLARI
•EN54-12:2015 Sertifikalı
•LPCB Onaylı
•Dahili lazer noktalayıcı ve dijital göstergesi ile
sorunsuz hizalama imkanı
•ReflektörlÜ çalışma sayesinde tesisat tasarrufu
•Geniş alan algılama seçeneği 8 - 100 metreye kadar
•Programlanabilir Üç farklı hassasiyet ayarı
•Dahili mikroişlemci
•Dedektördeki hataları izleme yapan Otokontrol özelliği
•Toz kirliliği, konumsal hareket, zayıf ışın alma ve ışın
vericinin ömrÜnÜn dolması gibi faktörleri otomatik telafi
etme özelliği
•Yangın ve Arıza alarm röleleri
•Kompakt ve estetik tasarımlı
•Kullanıcı dostu hizalama sistemi

Genel Tanım
TTX7130 Konvansiyonel Işın Tipi (Beam) Dedektörü, dahili lazer noktalayıcısı ve dijital göstergesi ile hizalamaişleminde
gerçek bir kullanıcı dostu alarm cihazıdır. Dahili lazer ışını tam olarak reflektörÜn nereye montajlanacağını nokta
olarak gösterir, ayrıca çıplak gözle görÜlemeyecek olan dedektör ile reflektörarasındaki sinyalizasyon ışın
yoğunluğunu dedektörde bulunan dijital gösterge seviye olarak belirtir ve bu sayede devreye alma işlemi uygun bir
şekilde tamamlanmış olur.
TX7130, teknoloji olarak çevresel gereklilikleri karşılamak için 4 farklı mesafeye göre ayarlanabilir algılama özelliğine
sahiptir. 8 ile 20, 20 ile 40, 40 ile 70 ve 70 ile 100 metreye kadar çalışma aralığına sahiptir. Ayrıca 3 farklı algılama hassasiyet
seçeneği mevcuttur. Algılama mesafesi ve hassasiyet ayarları dedektör .Üzerindeki Dip Switch ile yapılmaktadır.
TX7130 yansıtılan kızılötesi ışın azalması prensibine göre çalışır. Bir reflektör ile kullanılır ve dedektörün gönderipaldığı
kızılötesi ışın yoğunluğu duman tarafından engellendiğinde alarm durumu oluşur.
TX7130, yüksek tavanlı ve geniş kapalı alanlarda kullanımı uygundur, örneğin; depolar, antrepolar, alışveriş merkezleri,
eğlence merkezleri, sergi salonları, otel lobileri, matbaalar, konfeksiyon fabrikaları, müzeler, sporsalonları ve hapishaneler
gibi; ve ayrıca hafif duman ve aşındırıcı gaz riski olan yerler için de kullanımı uygundur.

Teknik Bilgiler
Sertifikasyon
Onaylı Kurum LPCB / CE-CPR
Standart EN54-12:2015
Yangın Algılama ve Alarm Cihazları BS 5839 Part 1:2017
Teknik Özellikler
Çalışma Voltajı 20 V to 28 V DC
Akım TÜketimi Sükunet: 23mA |Devreye alma: 56mA |Alarm: 33mA
Işın SensörÜ Hassasiyeti Seviye 1 : 2,6 dB YÜksek Hassasiyet
Seviye 2 : 3,8 dB Orta Hassasiyet
Seviye 3 : 5,8 dB DÜşÜk Hassasiyet
Işın Algılama Mesafesi Mesafe 1: 8 ile 20 metre arası ‘Kısa’ (1 adet reflektör gereklidir)
Mesafe 2: 20 ile 40 metre arası ‘Kısa’ (1 adet reflektör gereklidir)
Mesafe3: 40 ile 70 metre arası ‘Normal’ (4 adet reflektör gereklidir)
Mesafe 4: 70 ile 100 metre arası ‘Uzun’ (4 adet reflektör gereklidir)

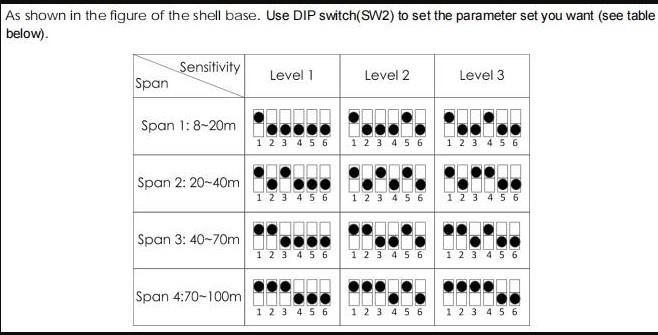

Ayar Yapma 6 konumlu Dip Switch
Işın Yol Açısı ± 0.4º Tek Yönelimli
Hizalama Kılavuzu Lazer Noktalayıcı
Dijital Gösterge Nixie Tube
LED Göstergeler Kırmızı: Yangın Alarmı | Sarı: Arıza | Yeşil: Hizalama işlemi
Resetleme SÜresi 2 Saniyeden az (Voltaj kesme)
Röle Değerli [Alarm ve Arıza] Normally Open/ 2.0 A; 30 VDC

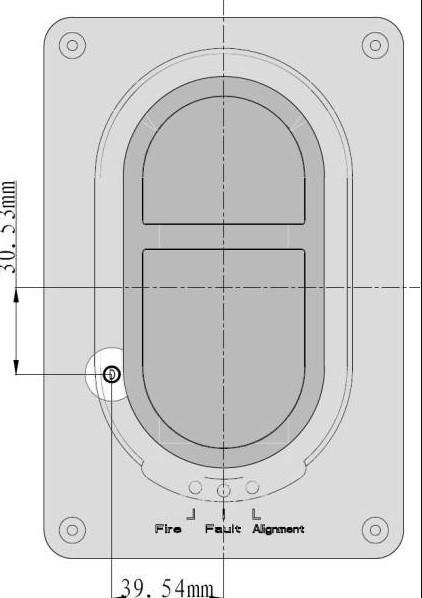

Fiziksel Özellikler
Malzeme / Renk ABS / Beyaz
Ebatlar Y: 190.87 x G: 126.87 x D: 91.96 mm
Ağırlık 400 Gr montaj braketi ile
Aksesuarlar Montaj Braketi / TX7130-R 4 x Yansıtıcı Reflektör
Çevresel Özellikler
Çalışma Ortamı
Sıcaklığı Koruma Sınıfı
-10°C ile 55°C Arası
IP30 [ IP66 Kalıcı sabitleme için tutkal ile contalama yapılırsa ]
Nem % 95 değişken nem, yoğuşmasız

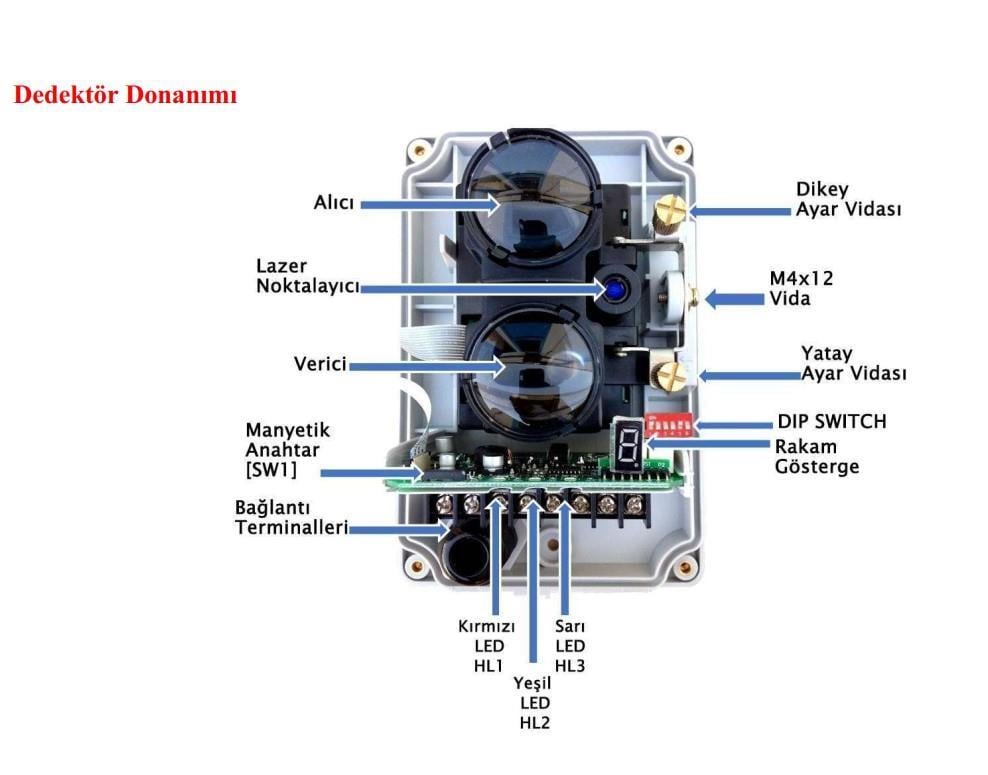

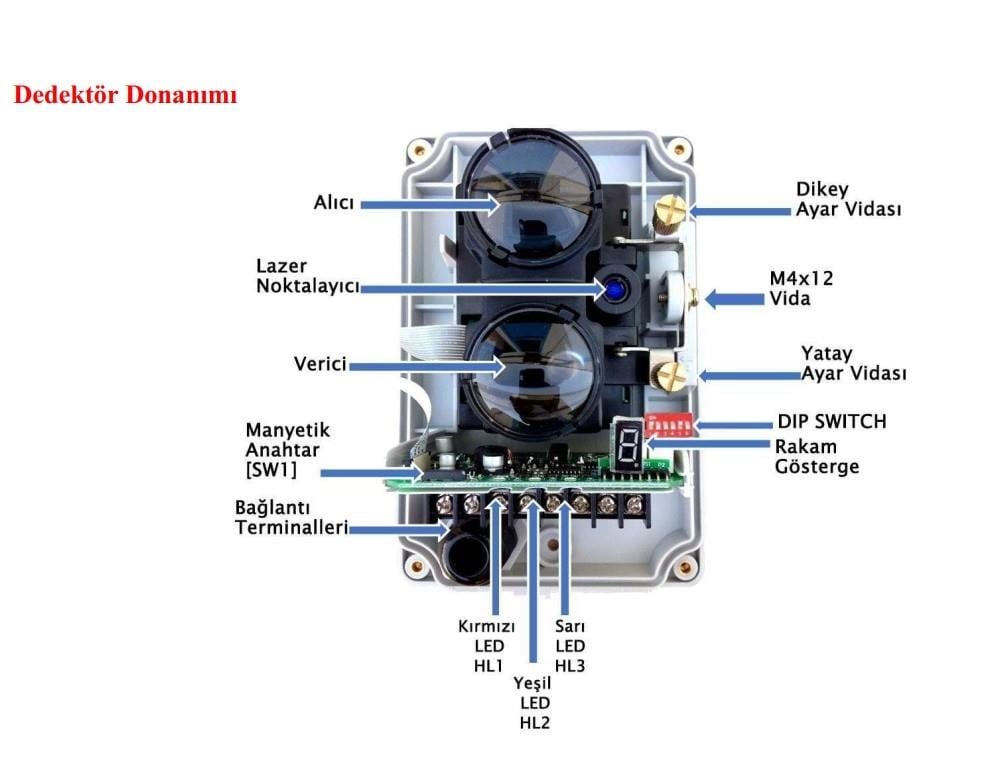

Dedektör Donanımı
1. Terminal D1 (+) and D2 (-) Güç kaynağı bağlantısı [24VDC]
2. Terminal S1 and S2 Programlama cihaz bağlantısı
3. Terminal HJ1 and HJ2 Yangın alarm çıkışı [Normlde açık kontak]
4. Terminal GZ1 and GZ2 Hata alarm çıkışı [Normalde kapalı kontak]
1 Devreye Alma Hazırlığı
1. Hem ışın dedektörü hem de yansıtıcı aynanın doğru ve güvenli bir şekilde monte edildiğinden emin olun.
2. Görüş hattının açık olduğundan ve hem ışın dedektörü hem de yansıtıcı aynanın içeride olduğundan emin
olun.
doğru eksen açısı ile yerleştirilmiştir.
3. Uygun sayıda yansıtıcı ayna takıldığından emin olun.
4. Dedektör kapağını çıkarın ve cihazı açın.

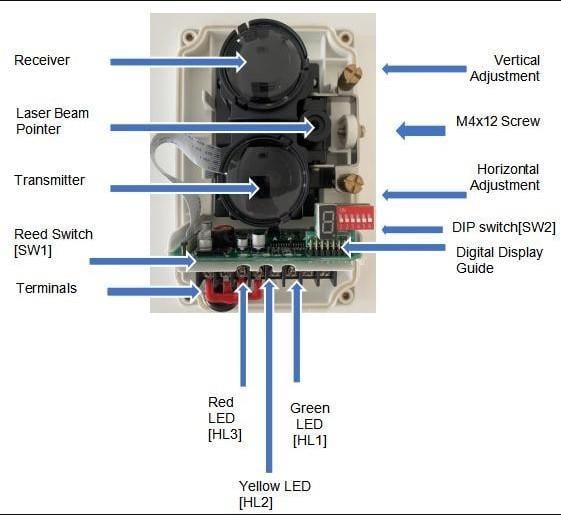

5. Sağlanan manyetik aleti Manyetik Anahtarın [SW1] yanına yerleştirin. bir süre sonra
Yeşil LED [HL2] sabit yanmalı veya yanıp sönmeli ve ardından manyetik aleti çıkararak
dedektör otomatik hizalama işlemini başlatın.
Not: Dedektör ve ayna arasındaki görüş hattını açık tutun. Kapatmayın dedektör otomatik hizalama işlemi.
6. Adım 2: Görüş Hattı Hizalama Prosedürü
7. Lazer Işını İşaretçisi otomatik olarak açılmalıdır
8. İşareti bulduktan sonra M4x12 vidayı gevşetin ve yatay veya dikey olarak ayarlayın.
Aynanın ortasındaki Lazer ışını işaretine kadar ayar çarkını çevirin. Şekil 8'e bakın.
Not: Ayarlama süresi boyunca dijital ekran kılavuzu sinyal yoğunluğunu gösterir. Sayı sıfıra [0] dönerse,
Görüş çizgisi anlamına gelir.
Ayarlama uygun değildir ve daha fazla ayar gereklidir.
10.Sinyal yoğunluğunu yatay veya dikey ayar çarkı ile ayarlayın.
dijital ekran kılavuzu aracılığıyla dedektör monitör sinyal yoğunluğu, sayı gösteriyor olacaktır.
Sinyal yoğunluğu 1'den 8'e kadar kabul edilebilir olması için sekiz numaraya [8] ulaşmaya çalışın.
Ancak, 2 veya 3 numaralı uzun yol aralığı için kabul edilebilir bir ayardır.
Not: Sayı dokuz [9] gösteriyorsa, Span ayarının uygun olmadığı anlamına gelir.
Dedektörü kapatın ve dedektörler arasındaki uygun mesafeyi yeniden programlayın.(deep switch)
11. Yeşil LED [HL2] sabit yanıyorsa, sinyal yoğunluğunun kabul edilebilir olduğu anlamına gelir.
12. M4x12 Vidasını sıkın ve ardından bir sonraki adıma geçmeye hazır olun.
13. Adım 4: Kurulumun Sonlandırılması
14. Dedektör kapağını takın ve dedektörün 4 tarafını vidalayın.
15. Manyetik aleti işaretli “(D)”nin yanına yerleştirin.
16. Yeşil LED [HL2] söndükten hemen sonra, manyetik aleti çıkarın.Dedektör devreye alma modundan çıkar
ve izleme moduna döner.
Not: Sarı LED [Hata] ve Yeşil LED [Hizalama] aynı anda yanıp sönmeye başlayacaktır.
yaklaşık 3 saniye sonra Kırmızı LED [Yangın] her 3 saniyede bir yanıp sönmeye başlayacak ve ışın
dedektörü devreye alınmıştır.
